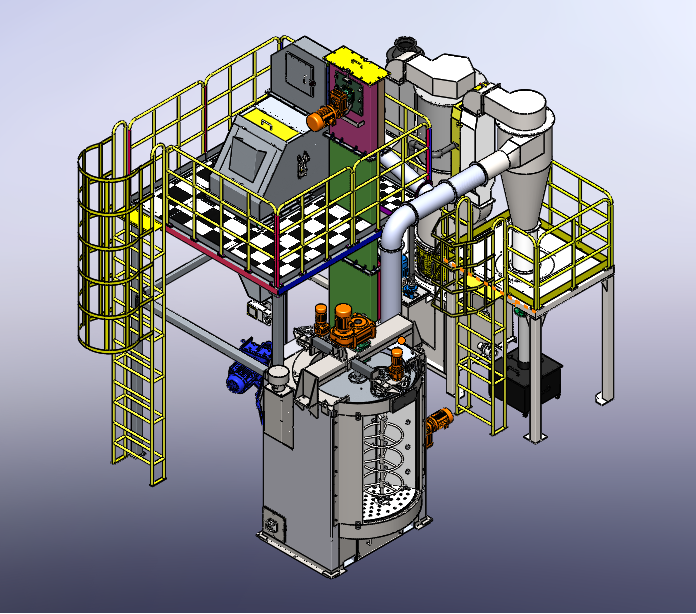

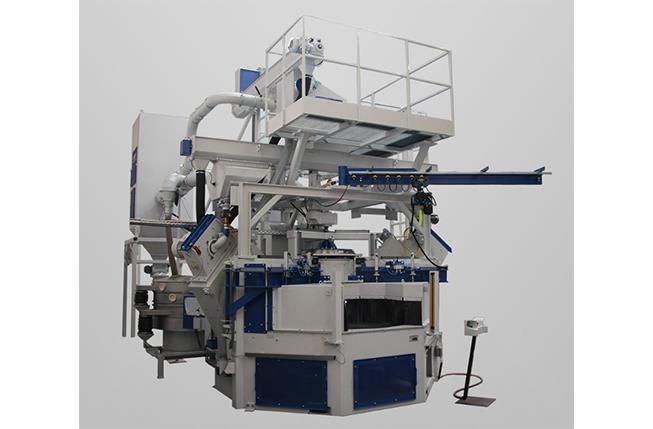

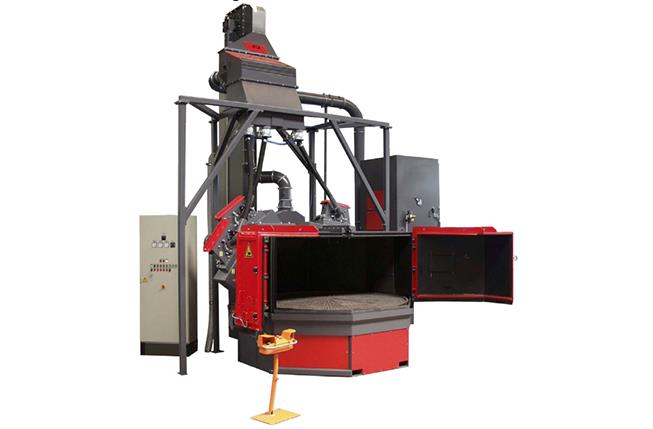

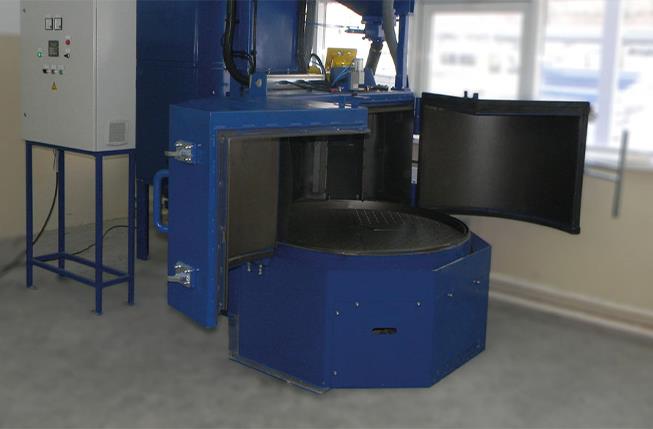

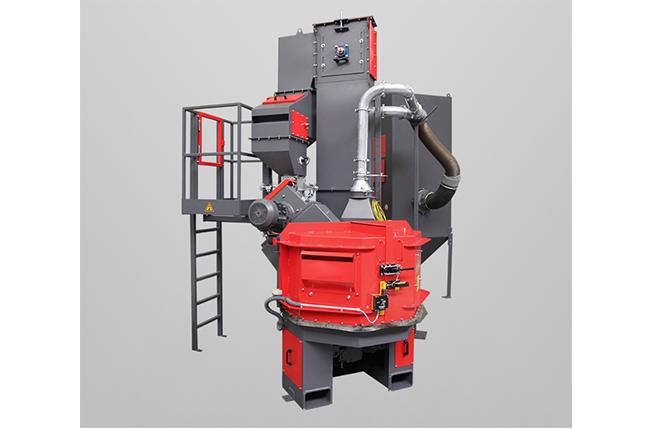

轉臺式拋丸機,將大圓形轉臺分割成若干上下料區和拋丸區,實現部分零件在拋丸區加工的同時可裝載和卸載新零件,除了傳統的固定臺以外,有的設備還帶有一或兩個移動工作臺,這樣就大大降低了加工時間和設備所占空間。
二、設備應用
鋁合金零件表面清理和除毛刺。
鍛件除銹。
鑄件除砂。
齒輪、齒軸等零件拋丸強化。
三、設備特點

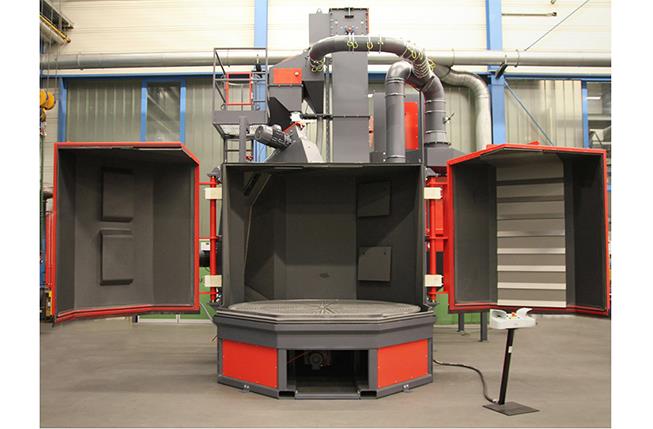

設備上料區域?yàn)殚_放式,以便一個工位上下料時,其他工位可同時進行拋丸清理工序。

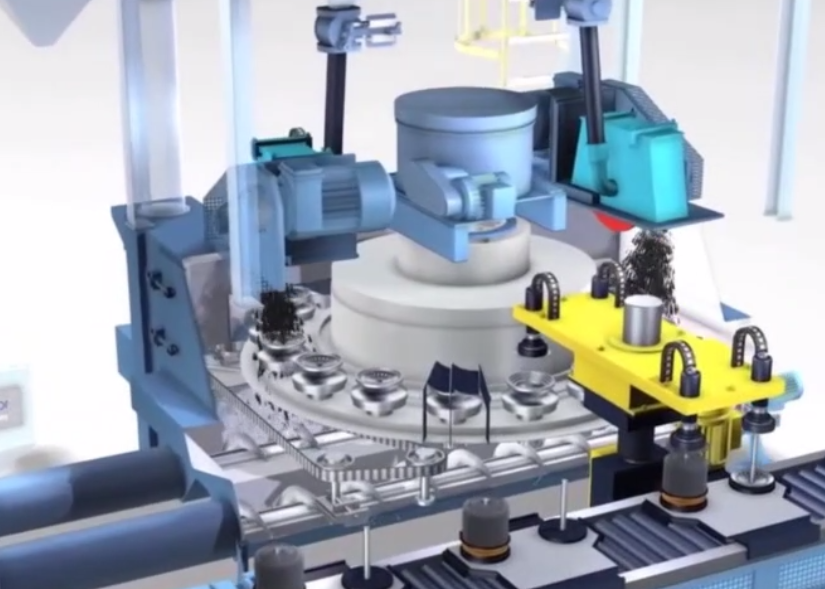

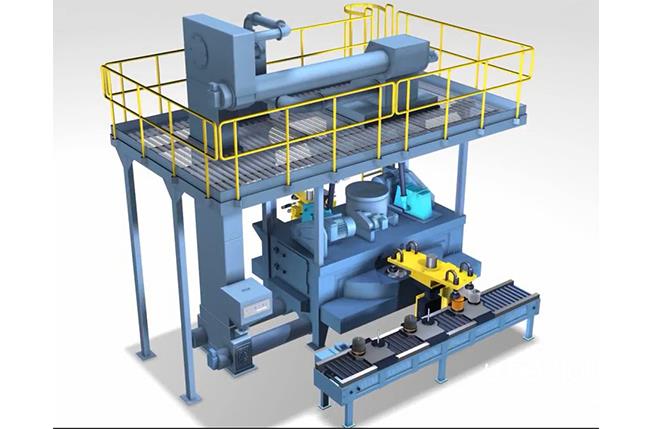

可通過機器人或機械手簡單實現工件自動上下料。

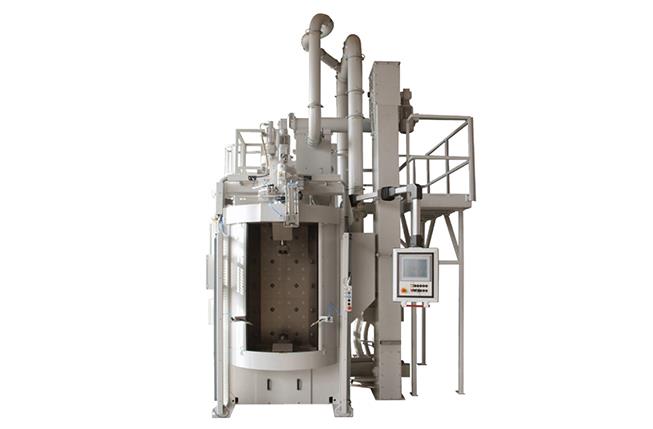

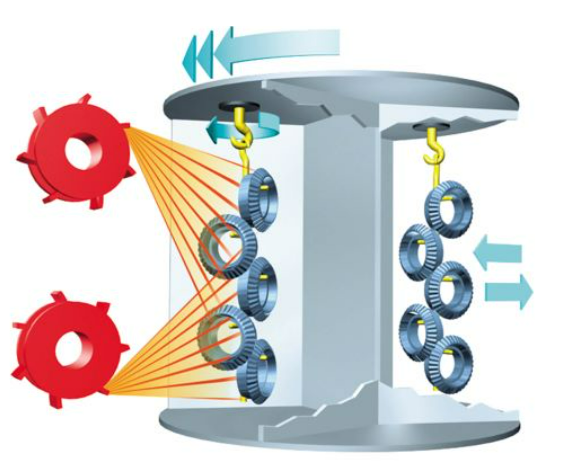

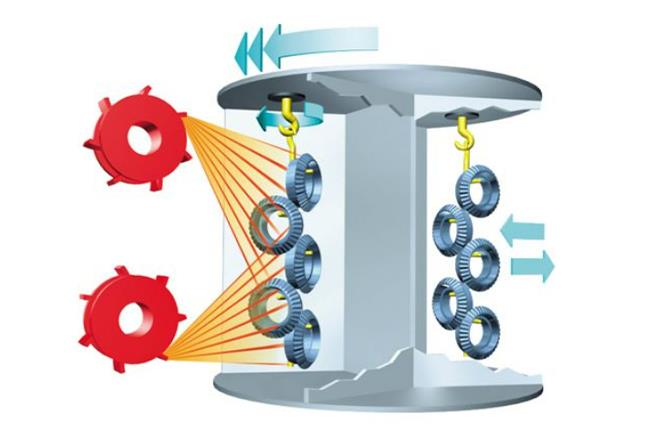

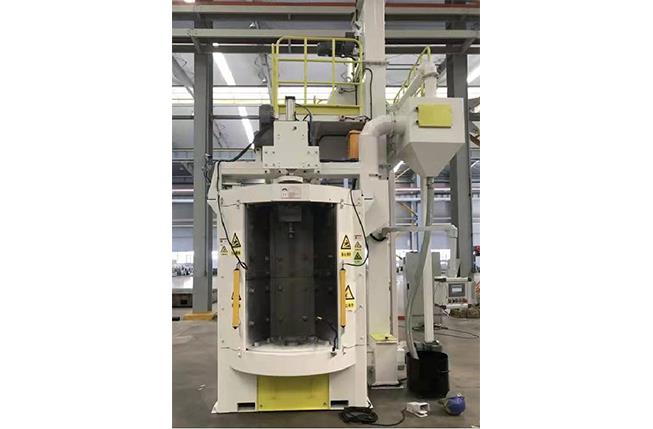

可設計成轉臺和吊鉤結合的形式,即每個工位均配有一個旋轉吊鉤,懸掛零件進行拋丸清理。
可非標定制:有多種設備尺寸和功能可供選擇。
轉臺式拋丸機 | |||
設備型號 | FTZT-0508Q7.5-2 | FTZT-1600Q11-2 | SPH-0508Q11-2 |
拋丸器類型 | 模具鋼CNC機加型/精密鑄造型 | ||
拋丸器數量 | 2臺 | 2臺 | 2/4/6臺 |
工位數 | 2工位 | 單工位 | 2-5工位 |
拋丸電機功率 | 7.5kw/11kw/15kw | 7.5kw/11kw/15kw | 7.5kw/11kw/15kw |
轉臺最大承重 | ≦200kg | ≦1000kg | ≦200kg |
處理最大零件尺寸(直徑*高度) | ?500*800mm | ?1200*500mm | ?500*800mm |
除塵器 | 濕式除塵器/濾筒式除塵器/布袋式除塵器 | ||
注:以上配置可以根據實際需求進行選配。 |
